Tunnel de stockage agricole DOLMEN 640

Caractéristiques techniques du tunnel de stockage agricole

- Largeur du tunnel de stockage : 6.40m.

- Hauteur au faîtage de l'abri : 3.40m.

- Arceaux en tube acier galvanisés de 60m (épaisseur 1.5mm), espacés tous les 1.50 mètres.

- Arceaux reliés par 5 rangées de tubes et 4 renforts d'angle en tube de 32mm.

Tunnel de stockage en cours de montage. les croix de" Saint André" ne sont pas encore posées.

Tunnel de stockage agricole

Tunnel de stockage agricole : hauteur totale : 3.40m.

Hauteur de passage sous le renfort horizontal : 3 mètres maxi.

La structure du tunnel de stockage agricole

Les arceaux sont reliés entre eux par 5 rangées de tubes de 32mm :

Chaque arceau est renforcé par 2 bracons, soit un à chaque angle.

Un renfort d'angle en forme de croix de Saint André est posé à chaque angle du tunnel se stockage, soit 4 au total.

Tous les renforts sont assemblés sur la structure par un collier rond en 60mm fermé.

Détail au faîtage de la liaison arceau et entretoise.

Une croix de "Saint André" contre vente chaque angle.

La fixation au sol du tunnel de stockage

Deux systèmes de fixation au sol sont disponibles sans supplément de tarif. Le choix s'effectue en fonction de la nature de votre sol.

Sur béton : fourniture de platines ainsi que 4 chevilles métalliques par platine.

Sur terre, stabilisé, bitume : croix et amarres grappin de 500mm.

Les deux systèmes ont des tenues au vent similaires. Pour tous les abris montés sur notre site de Carhaix en Bretagne très exposé au vent, nous avons fait le choix des amarres grappin pour leur efficacité et leur simplicité de mise en oeuvre.

Platine avec embase carré de 20cm x 20cm. fixée par 4 chevilles métalliques. Nécessite des plots ou une semelle en béton.

Collier et amarre grappin fixée sur l'entretoise de sol. Nécessite deux outils de frappe que nous fournissons avec chaque commande d'abri 640.

La couverture du tunnel de stockage

La bâche de couverture est une bâche de type camion 650g/m2.

La bâche est clipsée dans une barre à clips en partie basse sur les deux longueurs. Cette technique est éprouvée depuis plus de 20 ans sur des milliers de serres et d'abris en France.

Aux deux extrémités , un ourlet est confectionné dans lequel est passé un cordage en polyester. Cette corde est ensuite tendue à chaque angle sur un ridoir (voir photos ci-contre ) afin d'assurer une parfaite tenue au vent.

Cette bâche camion est fabriquée et confectionnée en France.

Elle est garantie 10 ans contre la dégradation aux U.V.

La bâche est contre un rail en acier galvanisé. Ensuite une lyre et une clé en PVC sont posées à l'aide d'un marteau.

La corde présente dans l'ourlet est tendue à chaque extrémité par un ridoir.

6 couleurs de bâche camion pour abri au choix.

Gris clair (RAL7030) et gris foncé (RAL 7024).

Vert (RAL6026) et beige (RAL1013).

Vert kaki (RAL 6014).

Gris moyen (RAL7037).

Choix de la couleur de bâche sans supplément

Options pignon pour abri

Pignon ouvert, habillage en tôles ONDEX. (photo non contractuelle)

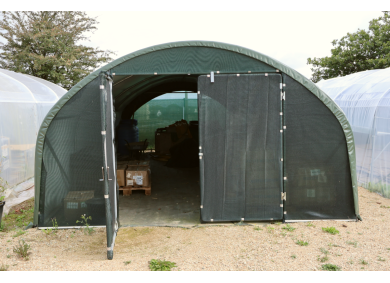

Pignon ouvert, habillage en brise vent. (photo non contractuelle)

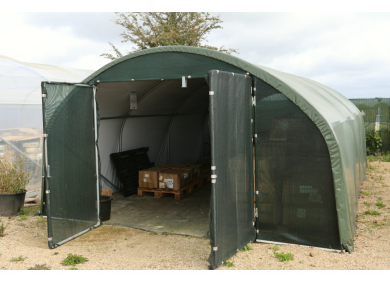

Pignon fermé en brise vent (photo non contractuelle).

Pignon fermé en tôles ONDEX translucides (photo non contractuelle).

Montage du tunnel de stockage DOLMEN 640

Le tunnel de stockage 640 est vendu complet prêt à monter.
Une notice de montage détaillée est fournie avec chaque tunnel de stockage.
Elle comprend des série de photos et des schémas.

Un partenaire professionnel assure de manière indépendante le montage de nos modèles d'abris, uniquement pour les départements 22, 29 et 56. Voici son contact afin qu'il vous indique ses tarifs et disponibilités : sergelautrou@wanadoo.fr
Tél 06.76.21.83.28.

N'hésitez pas à poser vos questions dans la rubrique "contact" vous pourrez aussi nous joindre par téléphone.

Planches photos.

Schémas.

Transport d'un tunnel de stockage 640.

Dans le cas d'un enlèvement sur notre site de Carhaix (ZA de Saint Antoine, rue Tanguy Prigent, 29270 Carhaix) voici les informations utiles :

les longueurs de tubes sont au maximum de 3.00m. Un tunnel de stockage 640 peut se transporter dans une remorque (minimum 1.80m de longueur) ou un fourgon.

Un enlèvement sur place vous évite les frais de livraison et vous permet de voir le modèle monté sur notre site d'exposition.

Exemple de commande prête pour un enlèvement sur place.

Commande prête pour une livraison par transporteur.

Livraison de votre tunnel de stockage 640

le Tarif de livraison d'un tunnel de stockage en France ou en Belgique est de 158€ TTC.
Ce montant s'affiche à la fin de votre commande.

Les accessoires commandés avec un tunnel de stockage (pignons...) sont livrés sans frais de port supplémentaires.

La livraison du tunnel à votre domicile s'effectue uniquement sur rendez vous. Le transporteur vous contacte pour choisir avec vous le jour de livraison.

Le tunnel de stockage DOLMEN 640 est livré sur palettes.
